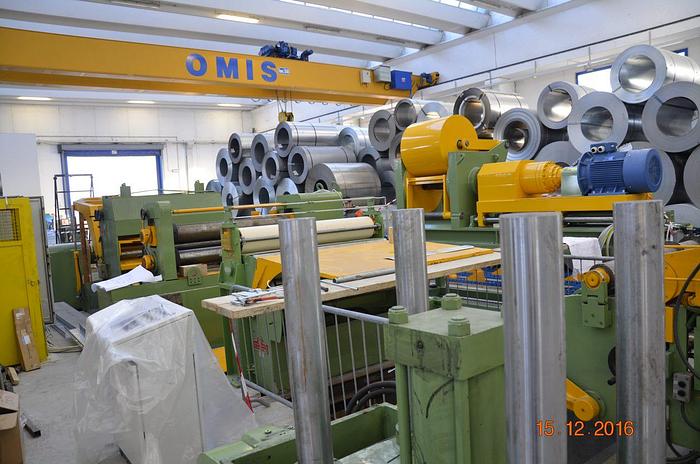

F&P + Other 1550mm x 5mm Slitting Line (Used) #4908

> See Attach. at the bottom

150m / minute

30>20ton Stock Reels (entry/exit)

.5mm to 5mm Material Thickness / Hot & Cold Rolled Steel

MAX. NUMBER OF CUTS & SPEED WITH MATERIAL R = 450N/mm2, YIELD = 355N/mm2 :

• at 5mm thickness: 7 cuts, 80m / minute
• at 4mm thickness: 10 cuts, 100m / minute
• at 3mm thickness: 15 cuts, 120m / minute
• at 2mm thickness: 20 cuts, 120m / minute
• at 1mm thickness: 25 cuts, 120m / minute

.CE

INSTALLED AND IN SERVICE

380V/50Hz three-phase

Aux. 110V/50Hz

Hydraulics 120Bar

Pneumatics 6Bar

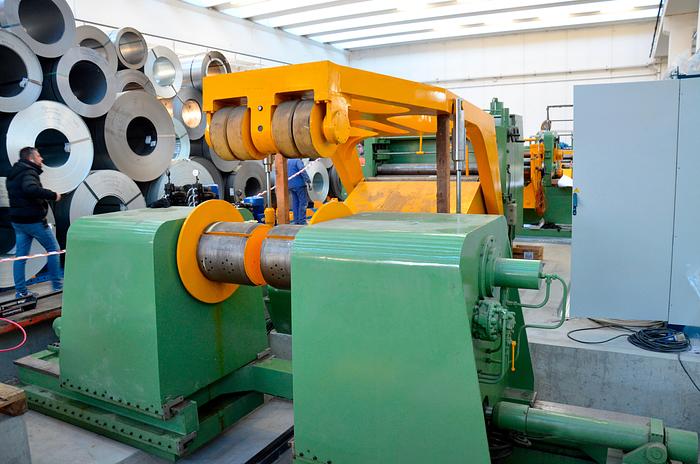

30ton double mandrel decoiler & coil car (with floor pit)

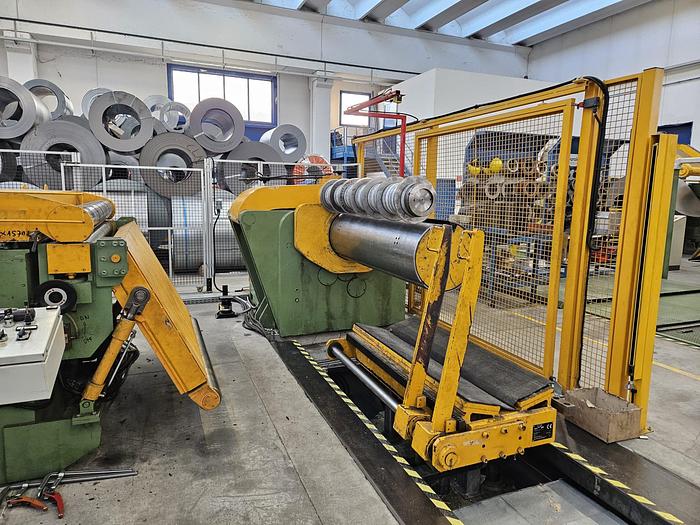

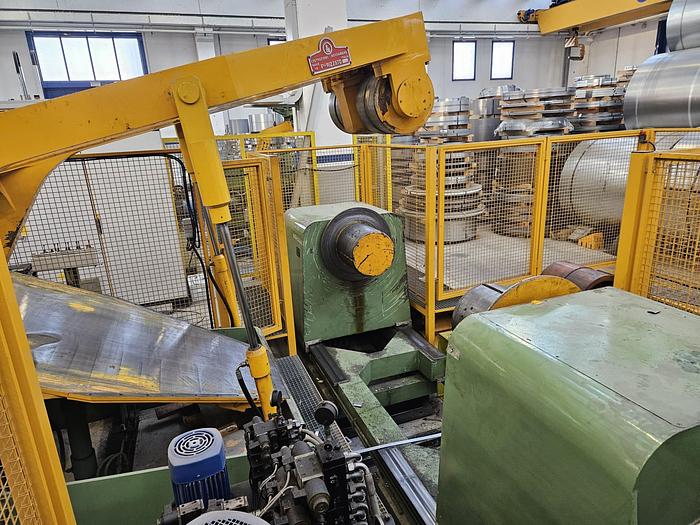

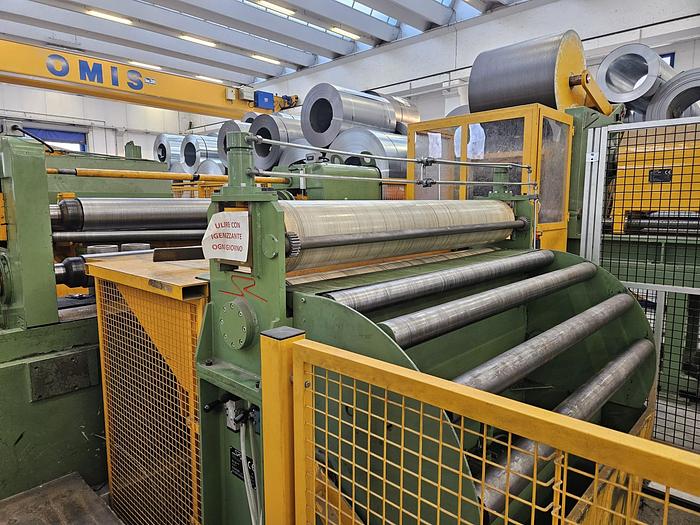

Peeler station with material introduction table, pinch rolls, straightener and butt shear

Material entry guide and centering rolls

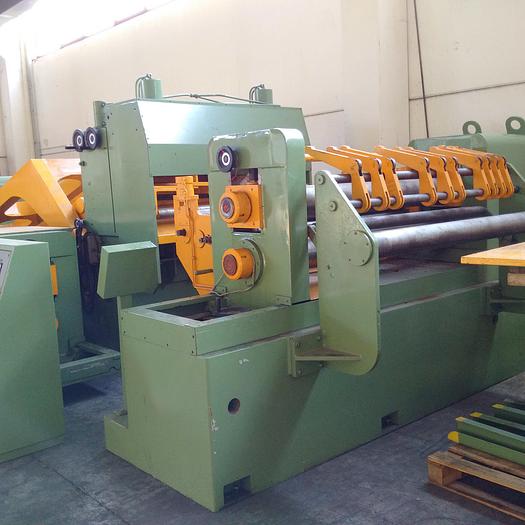

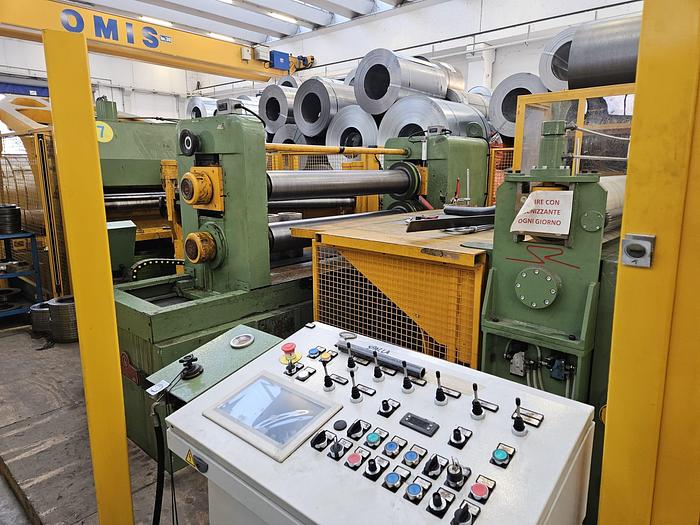

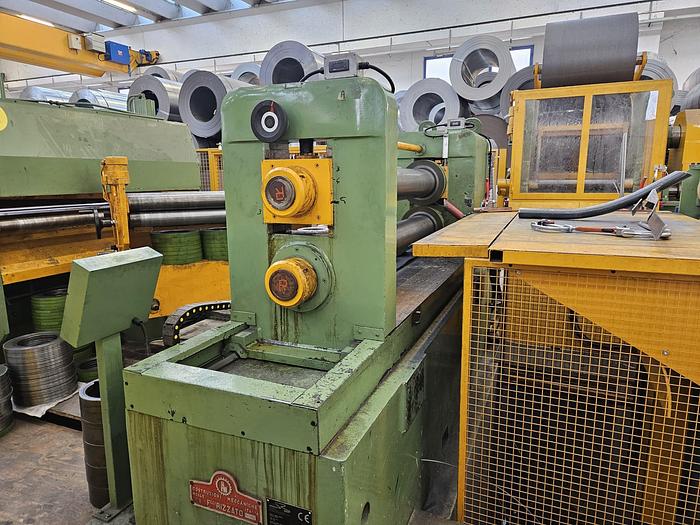

Slitter & tooling (340mm Knife OD)

Scrap-overcoming table (with floor pit)

Scrap baler (new in 2016 -- see below)

Strip separation pinch rolls

Strip tension pad

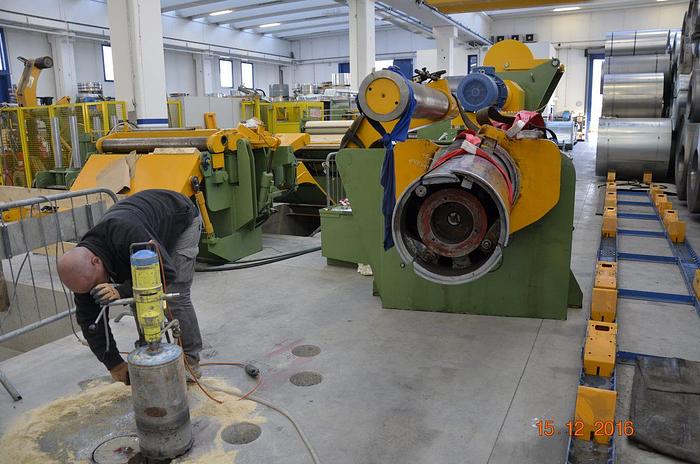

20ton recoiler and coil off-loading car (with floor pit)

2-Arm powered turnstile

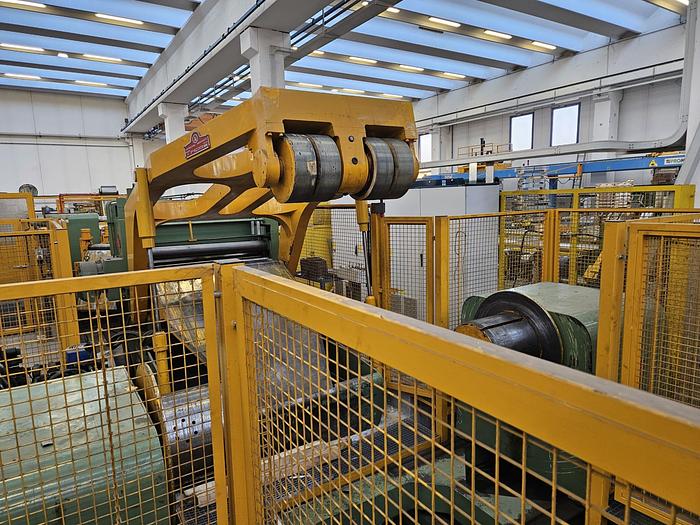

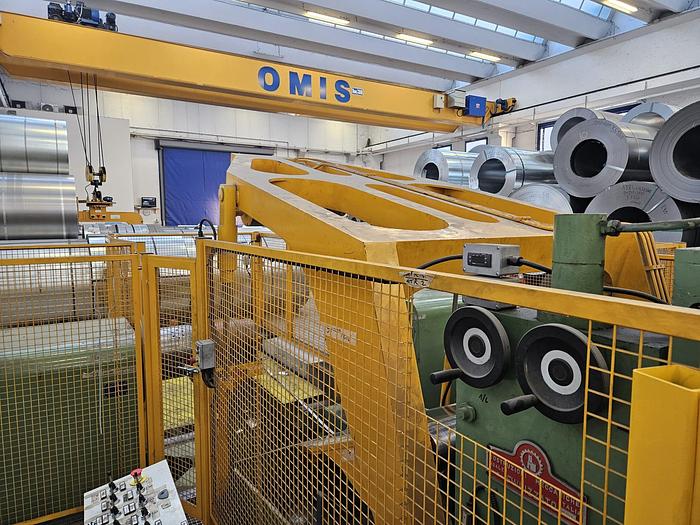

Perimeter safety guarding (of 2016 -- see below)

Line revamped in 2016 with these new parts added:

800mm x 800mm scrap baler ^

100kW A.C.

Scrap-overtaking table

Strip tensioning pinch rolls

Deflector unit and burr planishing roll

Turnstile ^ motorization

New electrics & Control Panel

Siemens, Control Techniques

Safety guarding to CE

Entry Coil ID 470-850mm, OD max. 220mm

Resistance 500N/mm2

Exit Coil ID (nominal) 610mm

Material introduction speed max. 15m / minute

ORIGINAL DESCRIPTION OF THE EQUIPMENT ..

1. CULLA DI CARICO IDRAULICA INFOSSATA

  Caratteristiche principali:

- Portata

Kg.30.000.=

- Corsa verticale sollevamento cilindro

mm. 1.000.=

- Corsa di traslazione

mt. 50.=

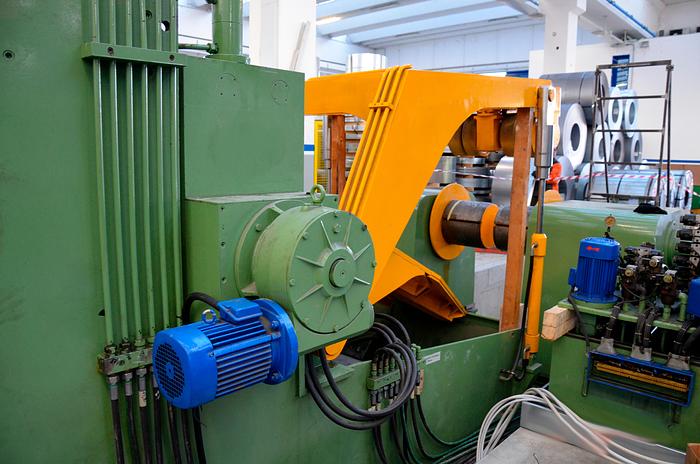

2. ASPO SVOLGITORE A DOPPIO MANDRINO ESPANDIBILE

Caratteristiche principali:

- Diametro max cilindro                                               mm.                                         530.=

- Diametro min. cilindro                                               mm.                                         480.=

- Luce utile                                                                   mm.                                      1.550.=

- Portata massima con supporto frontale                   Kg.                                     30.000.=

3. APRIROTOLO CON TAVOLA D’IMBOCCO, PINCH ROLL, E CESOIA INTESTATRICE

Caratteristiche principali:

- Luce utile                                                                   mm.                                      1.550.=

Composto da braccio superiore mobile idraulico comandato da due cilindri in posizione verticale con rullo di traino in gomma del diametro di mm. 400 motorizzato da un motore ad azione idraulica.

La slitta mobile è ad azione idraulica, comandata da un cilindro in posizione verticale, composta da una prolunga mobile comandata da un cilindro in senso orizzontale per raggiungere a seconda delle esigenze i vari diametri dei coils.

Gli alberi della raddrizzatrice avranno una durezza di tempera di HRC 55.

Tutta la struttura della macchina viene costruita in acciaio elettrosaldato con fresatura ed alesatura di tutte le sue parti.

Sarà applicata una cesoia a ghigliottina intestatrice idraulica, utilizzando la stessa centralina dell’aspo svolgitore.

La regolazione dell’interspazio lame sarà eseguita mediante un volantino graduato.

4. GUIDANASTRI

Viene inserito prima della cesoia a lame circolari.

Ha la funzione di allineare i nastri prima che entrino nella cesoia circolare.

L’apertura e la chiusura dei centratori sono eseguite idraulicamente mediante dei motori idraulici.

I centratori sono visualizzati e comandati dal pulpito.

5.CESOIA A LAME CIRCOLARI CON LAME E DUSTANZIALI

Caratteristiche principali:

- Luce utile

mm 1.550.=

- Diametro max lame

mm. 340.=

- Potenza installata con motore in c.a.

HP. 260.=

Freno di stazionamento ad aria AIRFLEX.

La cesoia è composta da una coppia di alberi in acciaio speciale 38 NCD 4, temperato ad induzione.

I due mandrini vengono montati su cuscinetti SKF largamente dimensionati che lavorano a bagno d’olio.

La trasmissione viene eseguita da ingranaggi fino al motore in corrente alternata.

N.B.: La macchina ha un dispositivo sulla testa che regola automaticamente l’usura dei cuscinetti onde evitare di regolare le battute delle lame.

Tutta la struttura viene eseguita in acciaio elettrosaldato con alesatura e barenatura di tutte le sue parti.

SONO INCLUSE LAME, GOMME, DISTANZIALI, SEPARATORI E GHIERE DI BLOCCAGGIO IDRAULICHE.

6. TAVOLA DI SORPASSO CON ANSA E PORTA DI ACCOMPAGNAMENTO

7. BALUCCATORE NUOVO

Tutta la struttura della macchina viene eseguita in acciaio elettrosaldato con barenatura ed alesatura di tutte le sue parti.

Diametro della bobina : mm. 800 x 800 mm.

Spessore max dello sfrido 8 x 6.

Viene motorizzato da un motoriduttore in c.a. di Hp. 40.

E’ corredato di un espulsore per l’estrazione della bobina degli sfridi. (Ved. disegno allegato

8.PINCH ROLL STACCANASTRI

All’uscita della cesoia circolare si introduce un pinch-roll staccanastri (80 Shore) gommato motorizzato elettricamente, che mantiene sempre in tiro i nastri evitando che si avvolgano sulle lame.

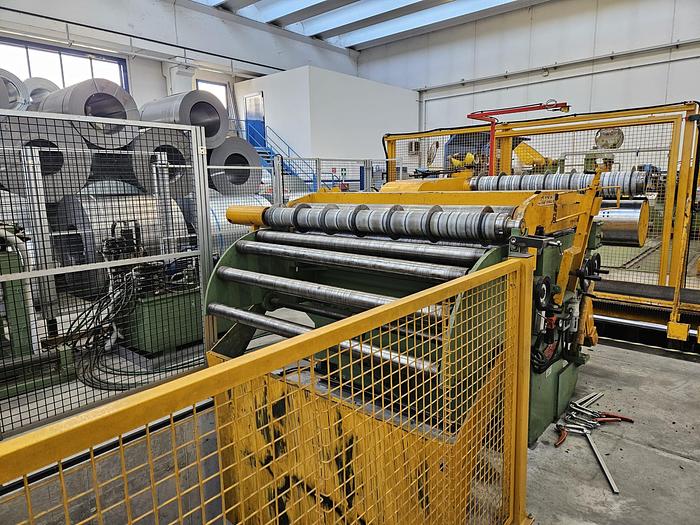

9. GRUPPO DI FRENATURA COMPOSTO DA PRESSINO A FELTRI

Caratteristiche principali:

- Luce utile

mm. 1.550.=

Composto da una struttura portante nella quale si trovano 2 pettini guidanastri che servono a dividere i nastri prima che questi entrino nel pressino a feltri. Questi pettini lavorano in coppia e sono supportati da un lato per poterne consentire la rotazione ed eseguire la preparazione dei separatori fuori linea (comandati dall’operatore).

Il pressino a feltri è munito di n. 4 camere d’aria.

Tutte le parti rotanti sono montate su cuscinetti largamente dimensionati.

All’uscita saranno applicati due rulli schiacciabava con diametro 300 mm. e una pinza d’imbocco nastri sull’avvolgitore.

Tutta la struttura della macchina viene eseguita in acciaio elettrosaldato e barenato in tutte le sue parti.

10.TAVOLA ACCOMPAGNAMENTO AVVOLGITORE

All’uscita del pressino sono stati applicati un NUOVO gruppo deflettore con diametro 300 mm., un rullo schiacciabava, e una porta di accompagnamento.

Movimento di allungamento e sollevamento ad azione idraulica dal quadro comandi. Rullo finale rotante su cuscinetti a sfere.

Tutta la struttura della macchina in acciaio elettrosaldato e barenato in tutte le sue parti.

• Dmax avv: 1.600 mm

11. ASPO AVVOLGITORE CON TERZO SUPPORTO

Caratteristiche principali:

- Diametro nominale del cilindro

mm. 508.=

- Lunghezza max del cilindro

mm. 1.550.=

- Diametro max dei nastri

mm. 2.200.=

- Portata massima con terzo supporto

Kg. 20.000.=

- Potenza installata con motore in c.a. a coppia

HP. 200.=

  potenza costante

- Velocità di lavoro

mt/min. 0 -  120.=

Frenatura di stazionamento con freno tipo AIRFLEX.

Il moto del mandrino viene assicurato da un riduttore ricavato sulla stessa carcassa dell’aspo con

ingranaggi elicoidali in acciaio speciale ad alta resistenza, bonificato e temperato ad induzione.

Comando apertura e chiusura del cilindro ad azione idraulica.

Tutti i movimenti avvengono su cuscinetti con lubrificazione forzata.

Espulsore idraulico con raschia spire.

Il moto trasmesso dal motore in c.a. avviene senza cinghie, direttamente dal motore al riduttore,

collegati tramite un giunto.

N.B.: il mandrino dell'aspo avvolgitore è a 4 tegoli.

         Non lasciano il segno sulla seconda spira, di qualsiasi spessore sia il materiale.

12. CULLA DI SCARICO IDRAULICA INFOSSATA

Caratteristiche principali:

- Portata                                                                  Kg.                                     20.000.=

La traslazione viene eseguita mediante motore idraulico, utilizzando la centralina dell’aspo avvolgitore.

La macchina è corredata di due bracci ferma nastri, di cui uno è motorizzato idraulicamente per avvicinarsi ai nastri e sono muniti di protezione in nylon.

I due rulli di rotazione sono ricoperti in gomma.

La struttura verrà eseguita in acciaio elettrosaldato, barenato ed alesato in tutte le sue parti.

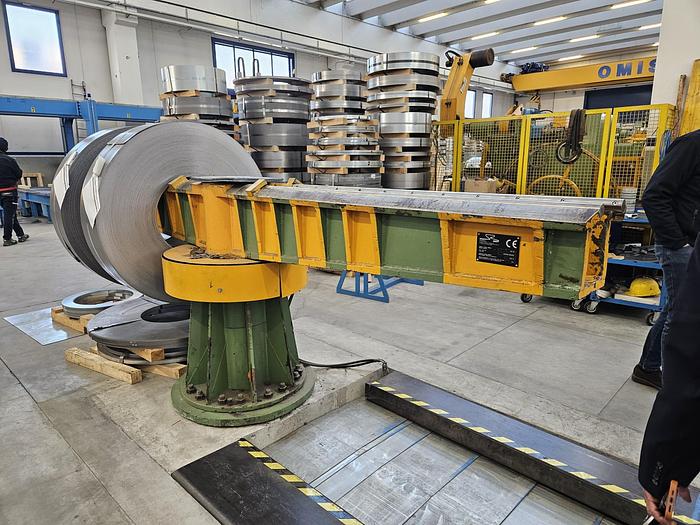

13. GIOSTRA DI SCARICO A 2 BRACCI

La giostra è munita di ralla e motorizzazione idraulica dal quadro comandi e adozione barre temprate sulla sommità del braccio a U.

14.APPARECCHIATURA ELETTRICA

Quadro elettrico con tutte le apparecchiature elettriche ed elettroniche necessarie per l’automazione ed il controllo della linea, quadro costruito seguendo le normative sulla sicurezza.

PLC: Siemens

Drive e motori: Control Tecnique

Pulpito di comando con tutta la pulsanteria per il comando della linea, compreso terminale-operatore .

15.PROTEZIONI PERIMETRALI DI SICUREZZA

Protezioni metalliche perimetrali a rete conformemente alle norme CE in vigore in materia di sicurezza. Pali colore giallo RAL 1021 e reti metalliche colore nero RAL 9005..Linea divisa in zone con porte di accesso alla zona macchina.

16.MANUALE  D’USO MANUTENZIONE E CERTIFICATO CE.

·      Specifiche preliminari inerenti alle potenze elettriche richieste, ai consumi di emulsivo,

     d’aria, di lubrificanti, ecc

·      Manuale di Uso e Manutenzione preliminare.

·      Certificato CE.

·      Schemi per la manutenzione meccanica.

·      Schemi per manutenzione elettrica..

·      Lista delle parti di usura.

·      Manuale di Uso e Manutenzione.



EQUIPAGGIAMENTO IDRAULICO

       Composto da pompe, serbatoi, elettrovalvole, scambiatori di calore.

       Completo di valvole di regolazione e di sicurezza, tubazioni varie per gli allacciamenti,

       attuatori (cilindri e motori idraulici).

EQUIPAGGIAMENTO PNEUMATICO

        Composto da una serie di gruppi: regolatore di pressione, filtro, nebulizzatore, manometro,

        elettrovalvola e tubazioni varie per l’allacciamento degli utilizzatori.

EQUIPAGGIAMENTO ELETTRICO

Composto da armadio, apparecchiature, pulpiti di comando e cavi di interconnessione.

Nonché accessori e cablaggio a bordo macchina.

NOTA: Il software della linea rimane nostra esclusiva e non può essere usato, in futuro, su attrezzature realizzate da altri costruttori.

-
