F&P Drywall Profile Line LIKE NEW FOR SALE

€ 270.000

LINE "LIKE NEW" - FOR SALE

with FULL TECHNICAL GUARANTEE

BUILT BY US IN: 2023

IT HARDLY PROCESSED 10 tons of material

The line speed can be increased on demand

• 16 Station rollformer, rafted (2 rafts) - 50mm shaft diameter
• currently: max. 25m / minute incl. the punching operations, with 3.5m long sections; speed +/- twice as much, for profiles without punching
• continuous [no-stop] operation with flying shear

• line direction right to left

• process material: .6mm galv. steel coiled stock

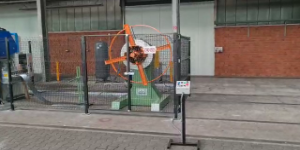

Aspo svolgitore

·         Aspo singolo 3 ton. motorizzato, con apertura idraulica

·         Larghezza utile 500 mm

·         Espansione idraulica 480 – 520 mm

·         Mandrino a leva

 Controllo 1.a ansa a contatto

  ·         Funzionamento con circuito in bassa tensione 24 V

Alimentatore a rulli a c.n.

Per far avanzare il nastro in modo rapido e preciso, a passo controllato ed eventualmente variabile, e posizionarlo longitudinalmente nella successiva pressa per la pre-tranciatura

E' composto da un sistema di guida-nastro laterali, due rulli pressori a funzionamento pneumatico,  un sistema di trasmissione e un motore brushless Schneider di azionamento, a controllo digitale

Dati tecnici principali:

·         Larghezza max della lamiera 300 mm

·         Spessore max. della lamiera 1,0 mm

·         Potenza elettrica motore brushless Schneider adeguata

·         Pressione pneumatica di esercizio 6 bar

Pressa meccanica a collo di cigno Press Ross 50 t

Con lo stampo di pre-tranciatura dei fori

Si tratta di una pressa a eccentrico, a singola biella; con guide di bronzo, lubrificazione automatica centralizzata, sicurezza idraulica, frizione pneumatica, corsa regolabile

Stampo di tranciatura/foratura

Per eseguire la tranciatura dei fori Ø30mm passo 500mm Ø 7.0 passo 500mm; con cassetto escludibile

E' installato sulla pressa descritta al punto precedente

Dati tecnici principali:

·         Punzoni e matrici in acciaio speciale t. t. rettificati

Controllo 2.a ansa a contatto

Dati tecnici principali:

·         Funzionamento con circuito in bassa tensione 24 V

Profilatrice

·         Tipo 50/500  a 16 passaggi

·         Introduttore guida-nastro regolabile

·         Basamento di acciaio elettrosaldato e lavorato

·         Trasmissione ad ingranaggi completa di riduttori

·         Motore c.a. 24 KW Siemens

·         Supporto di raddrizzatura regolabile a t.d.t.

·         Impianto lubrorefrigerante dei rulli a microgoccia di olio emulsionato con acqua

·         Trasmissione con ingranaggi temperati

·         Diametro alberi 50 mm, larghezza utile 500 mm

·   2 serie di rulli componibili montate affiancate

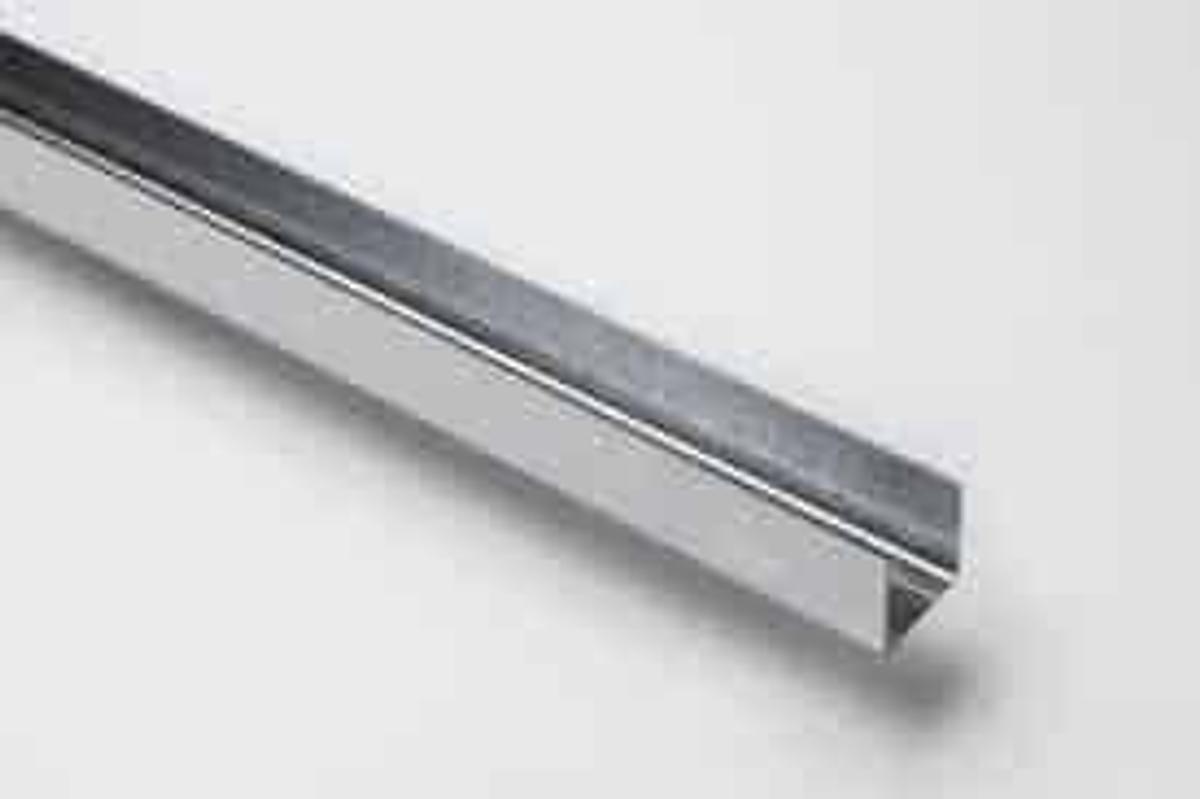

Serie di rulli x profili “U” 28x30, 50x40,75x40,100x40

·         Serie di rulli componibile in acciaio 90MnCrV8  trattato termicamente e rettificato

·         Distanziali di compensazione

·        Attrezzatura intermedia di formatura

·         Piastra di raddrizzatura a rulli

Serie di rulli x profili “Montante” 50,75,100. (Opzionale 120, 150 )

·         Serie di rulli componibile in acciaio 90MnCrV8  trattato termicamente e rettificato

·         Distanziali di compensazione

·         Attrezzatura intermedia di formatura

·         Piastra di raddrizzatura a rulli

·         Le misure 120 , 150 sono opzionali lo stampo di divisione non è incluso

Unità di stacco finale volante:

·         Telaio elettrosaldato e lavorato, sulla parte superiore del quale è fissata una coppia di guide con pattini a ricircolo di sfere che sostengono una

tavola mobile con sistema vite-chiocciola a r.d.s., azionato da un servomotore “brushless” con relativo sistema di controllo digitale e alimentazione

·         2 stampi di stacco ad azionamento oleodinamico, alloggiati sulla tavola mobile, provvedono allo stacco in barre dei profili prodotti

·         Centrale oleodinamica di adeguata potenza

·         Impianto oleodinamico

·         Sistema evacuazione sfridi

·         Profili da tagliare : 28x30 - 50x40 - 75x40 - 100x40 - 47x49x50 - 47x74x50 - 47x99x50

Altre caratteristiche della linea

·         Impianto elettrico completo di pulpito pannello controllo Siemens

·         Programma di gestione elettronica

 ·        Protezioni perimetrali antinfortunistiche in rete metallica

·         Barriere fotoelettriche lato operatore

·         Manuale e certificazione CE

·      Banco di scarico a ribalta lunghezza 3000 con movimento pneumatico

Trasporto

·         Trasporto escluso porto franco

Installazione e montaggio:

·         Spese di viaggio, pasti e soggiorno del personale, non compresi nell'offerta

        Mano d'opera dei tecnici di montaggio, compresa nel prezzo per un massino di 10 giorni lavorativi

Colori

·         Struttura: RAL 6011

·         Organi mobili: RAL 2000

·         Protezioni perimetrali: RAL  9005

-
